1、产品概述

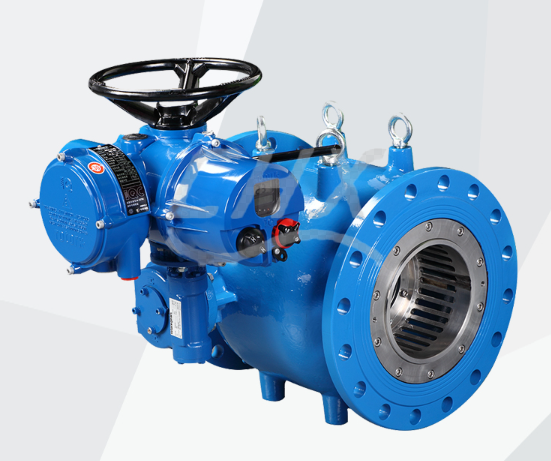

电动调流调压阀是一种控制阀，工作时与自控系统配合，主要用来控制阀前（阀后）压力、过阀流量、池中液位高低之用。该阀利用复合孔对冲消能原理工作，可将阀前高压减低至阀后低压，亦可通过控制阀口过流面积的大小，来控制过阀流量或池中液位的高低：该阀也可作为水库大坝排放阀使用。

1.2、产品标准

连接标准：GB/T 17241.6

检测标准：GB/T 13927

1.3、技术参数

公称通径：DN300~DN1600 PN10/DN300~DN1200 PN16

密封试验：1.1PN

壳体试验：1.5PN

工作温度：0℃~85℃

适用介质：水

2、产品应用

电动调流调压阀在安装起吊时，需要用两根吊带将阀门托起，吊带安装位置如下图，为了确保安全，禁止悬挂吊环和两端法兰孔起吊阀门。

2.1、运输、贮存

1、电动调流调压阀在运输和贮存过程中、不应碰撞、倾斜和受雨雪淋袭。

2、应存放在清洁、干燥、防火和通风良好的场所，周围应无腐蚀性气体存在，应防止平稳，防止阀门翻倒。

3、电动调流调压阀在搬运时，起吊应符合起吊要求，并应注意保护电动执行器防止撞击。

4、电动调流调压阀的密封件均为橡胶材质，严谨使用酒精、汽油等化学溶剂冲洗。

2.2、安装

1、在安装调压阀之前，应对管道进行冲洗，将管道内的杂物清理干净，严禁管道内遗留有焊渣、螺栓、螺母、数值、石块等杂物，以免损坏阀门。

2、在调流调压阀的前后两端应设置关断阀及旁通管路，并预留足够的空间，以便于维护、保养、检修。

3、建议在调压阀的前端安装传力接头、方便安装、拆卸，安装过滤器，防止杂物进入阀门造成阀门堵塞或损坏。

4、在阀的后端应根据控制需求安装压差变送器或电磁流量计。

5、安装应检查管道水流方向，使阀门流向与管道水流方向一致，电动执行器应水平放置在阀门一侧。

6、在底部应设置支撑，防止阀门前后两端管道应承受过大的应力而产生变形、损坏。如下图：

7、应在调流调压阀的后端管道设置止推环，消除阀门在运行过程中和关闭时产生的轴向推力对管道及连接螺栓的破坏。

8、安装过程中应对电动执行器做好防护措施，防止电动执行器浸水、碰撞。

3、故障检修

1、调流调压阀的开度很大而流量很小。

解决方法：检查阀门内是否有杂物堵塞，如有需拆卸阀门后进行清理。

2、齿轮箱处出现轴端外漏。

解决方法：检查轴端密封圈压板是否松动和轴端密封圈是否损坏，如压板松动则需重新拧紧压板螺栓，如轴端密封圈损坏则需跟换。

3、阀门关闭后内漏。

解决方法：检查电动执行器调试是否到位和密封圈是否损坏，如调试不到位则需重新调试电动执行器，如密封圈损坏则需跟换。
